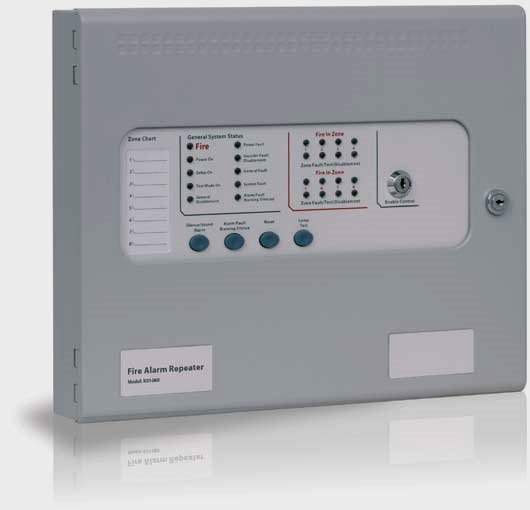

Tableau Repetiteur 8 Zones pour Centrale Detection Incendie SIGMA CP-R E01080L2

E01080L2 - SIGMA CP-R - Tableau Répétiteur 8 Zones pour les Centrales de Détection Incendie SIGMA CP-R Kentec

Le tableau répétiteur Sigma CP-R est compatible avec toutes les centrales de détection incendie conventionnelles Sigma CP qui ont la version de logiciel V2.0 ou supérieure.
Le tableau répétiteur est disponible en 2, 4 et 8 zones conventionnelles.
Deux fils supplémentaires sont nécessaires pour l’alimentation 24VDC du tableau répétiteur venant de la centrale de détection incendie ou de toute autre source 24VDC.
Un ensemble de tableaux répétiteur, circuits Ancillary ou circuits sirène peuvent être raccordés à la centrale de détection incendie, jusqu’à 7 éléments de chaque type dont l’adresse est configurée avec un commutateur binaire DIL. La longueur totale de la liaison de données entre la centrale de détection incendie et le dernier tableau répétiteur ne doit pas dépasser 1200 mètres.

FONCTIONNALITES ET AVANTAGES

- Communication de donnée sur deux fils
- Jusqu’à 7 éléments par système
- Contrôle total à partir de la centrale de détection incendie
- Sorties Feu et Défaut sur contacts secs

SPECIFICATIONS TECHNIQUES

• Construction : acier de 1,2 mm
• Finition : Peinture époxy
• Couleur boitier : BS 00 A 05 gris – texture fine
• Couleur face avant et label : RAL 7047 gris clair – satiné
• Alimentation (externe) : 20-30 VDC
• Puissance contact défaut : 30 VDC 1A
• Puissance contact feu : 30 VDC 1A
• Type de raccordement Max : 2,5 mm²
• Température de Fonctionnement : -5°C à +50°C
• Humidité (non condensée) : < 95% RH
• Dimension : 385 mm x 310 mm x 60 mm
• Courant de repos 2 zones : 0,075 A
• Courant de repos 4 zones : 0,075 A
• Courant de repos 8 zones : 0,075 A
• Courant en alarme 2 zones : 0,094 A
• Courant en alarme 4 zones : 0,098 A
• Courant en alarme 8 zones : 0,110 A
