Systeme de securite antivol des panneaux solaires SOLAR FIBER PRO

SOLAR FIBER PRO - Système de protection à fibre optique des panneaux solaires

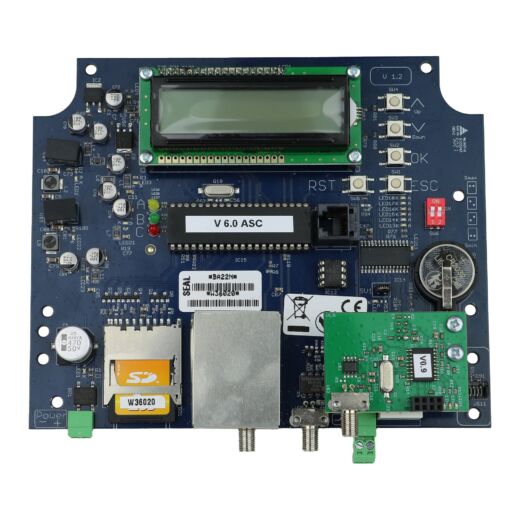

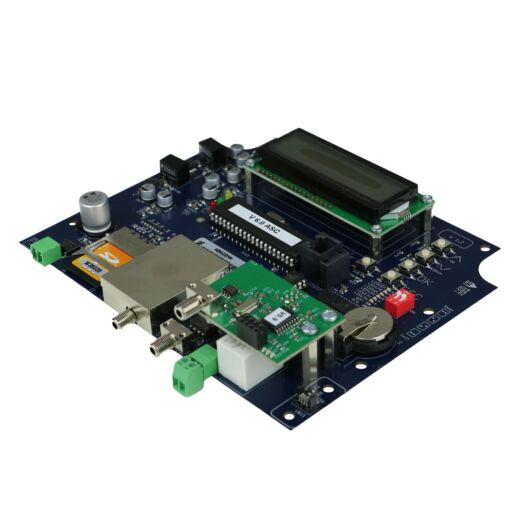

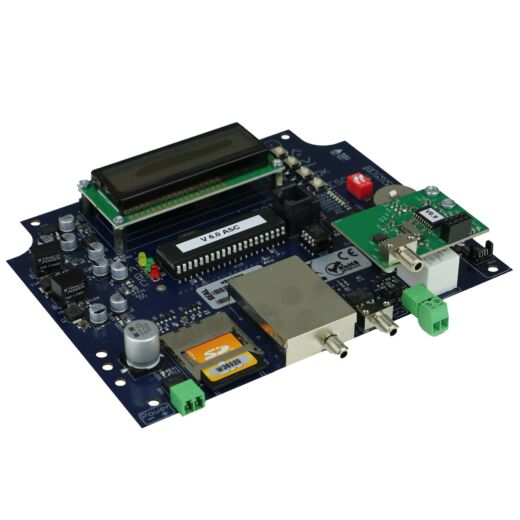

Le système a été développé pour protéger les panneaux solaires ; nous pouvons notamment vous avertir 24h/24 en cas de vol ou même de déplacement des panneaux (boucle rompue/pliée). La fibre optique est connectée directement au contrôleur, qui détecte la coupure de la fibre et sa flexion. La fibre optique doit être physiquement coupée ou pliée pour l'alarme, dans des conditions météorologiques (vent, pluie ou neige), les influences extérieures ne déclencheront pas de fausse alarme. La fibre optique à isolation plastique n'est affectée par aucun bruit électromagnétique. Le système Solar Fiber Pro est un contrôleur avec un écran où nous pouvons vérifier les valeurs d'atténuation du système en fonctionnement. Une fibre optique peut mesurer au maximum 300m, mais la distance peut être augmentée en connectant plusieurs du même type.
Le système d'alarme antivol se compose de 3 parties :

• Le contrôleur envoie un signal lumineux et vérifie sa réception, génère une alarme si le câble est cassé ou plié
• Le câble à fibre optique en plastique (avec filtres UV, peut être installé en plein soleil) qui transmet le signal lumineux
• Éléments supplémentaires qui fixent la fibre optique aux panneaux solaires (vis filetées, attaches)

Connecteurs :

• Un écran bien visible pour les informations à afficher
• Sortie optique (RX)
• Sortie optique (TX)
• Sortie d'alarme (relais)
• Sortie optique d'alarme (en option)
• Interrupteur anti-sabotage

Description

Le système de sécurité antivol fonctionne comme une boucle : la fibre optique est fixée aux panneaux solaires et enfilée en cercle. La fibre optique est reliée directement à un contrôleur qui détecte la coupure de la fibre. Si une tentative de vol casse la fibre, le contrôleur optique détecte l'interruption du signal lumineux et déclenche une alarme. Le contrôleur fonctionne parfaitement entre 0 et -30 dB de puissance optique. (l'atténuation est de 25dB à 250 mètres).

À partir des contrôleurs SOLAR FIBER, nous pouvons définir les notifications séparément pour chaque boucle à l'aide d'un seul cavalier, distinguant ainsi les signaux. Nous pouvons même entrer des messages individuels avec un module GSM connecté.

Atténuation du câble optique

La fibre optique plastique est un matériau polymère qui laisse passer la lumière de l'intérieur et convient également pour transmettre un signal lumineux. Cependant, ce signal se propage le long de la fibre, il perd progressivement en intensité : c'est ce qu'on appelle l'atténuation.
A chaque mètre dans la fibre optique, il faut tenir compte de l'atténuation (= perte de puissance optique) : plus on place de fibres optiques, plus l'atténuation sera importante donc la puissance optique en bout de fibre sera plus faible.
Les accessoires liés à l'installation de la fibre optique (ex. colliers de serrage trop tendus, vis de tension, etc.) augmentent son atténuation.

Schémas de connexion

Le système SOLAR FIBER ne nécessite pas de réglages uniques. Ils peuvent être installés des manières suivantes :

• Mode émetteur-récepteur (émetteur+récepteur) : lorsque la fibre optique est posée en boucle et revient au même appareil. Lorsque la fibre optique casse, la lumière s'arrête, générant ainsi un signal.
• mode émetteur (TX) ou récepteur (RX) : si la fibre optique est connectée directement à un autre appareil (sans boucle)
• mode amplificateur : lorsque la fibre optique entre et sort du même appareil, ce qui amplifie le signal sur 300 m supplémentaires (environ).

Signal d'alarme

Tous les panneaux de contrôle SOLAR FIBER ont une sortie d'alarme à contact électrique normalement fermé (NC). Les contrôleurs peuvent être connectés en série, en gardant leurs zones d'alarme séparées ou groupées. Données de sortie d'alarme : 0,5 A/24 VCA, 0,5 A/24 VCC
